Mengenal Macam Macam Proyeksi

Pengertian Proyeksi

     Proyeksi adalah gambar dari benda nyata atau khayalan, yang dilukiskan menurut garis-garis pandangan pengamat pada suatu bidang datar/ bidang gambar. Proyeksi juga berfungsi untuk menyatakan wujud benda dalam bentuk gambar yang diperlukan. Proyeksi dikelompokkan atas 2 klasifikasi yaitu proyeksi piktorial dan proyeksi orthogonal.



1.1.      Proyeksi Piktorial



Proyeksi piktorial adalah cara menampilkan gambar benda yang mendekati bentuk dan ukuran sebenarnya secara tiga dimensidengan pandangan tunggal.



1.2.      Proyeksi Aksonometri

             Proyeksi ini merupakan proyeksi gambar dimana bidang-bidang atau tepi benda dimiringkan terhadap bidang proyeksi, maka tiga muka dari benda tersebut

akan terlihat serentak dan memberikan gambaran bentuk benda



Gambar 2.1. Proyeksi aksonometri seperti sebenarnya.



1.2.1.   Proyeksi Isometri

 Proyeksi isometri ini menyajikan benda dengan tepat, karena panjang garis pada sumbunya menggambarkan panjang sebenarnya. Cara menggambarnya sangat sederhana karena tidak ada



Gambar 2.2. Proyeksi isometric



ukuran-ukuran benda yang mengalami skala perpendekan. Gambar menampilkan kedudukan sumbu-sumbu isometri, dipilih sesuai kesan gambar paling jelas.



Proyeksi Dimetri

 Gambar  2.3.   Proyeksi Dimetri



Proyeksi dimetri ini merupakan penyempurnaan dari gambar isometri, dimana garis-garis yang tumpang-tindih yang terdapat pada gambar isometri, pada gambar dimetri tidak kelihatan lagi.



Proyeksi Miring (Oblique)



Proyeksi miring merupakan proyeksi gambar dimana garis-garis proyeksi tidak tegak lurus bidang proyeksi, tetapi membentuk sudut sembarang (miring) Permukaan depan pada gambar proyeksi di tempatkan dengan bidang kerja proyeksi, sehingga membentuk sebuah permukaan depan tergambar seperti sebenarnya.



Proyeksi Perspektif

             Proyeksi perspektif merupakan proyeksi pictorial yang terbaik kesan visualnya, tetapi cara penggambarannya sangat sulit dan rumit, apalagi untuk menggambar bagian-bagian yang rumit dan kecil. Pada proyeksi perspektif garis-garis pandangan

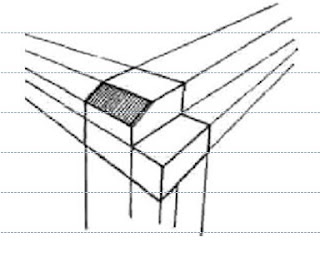

Gambar 2.5. Proyeksi perspektif /proyeksi di pusatkan   pada satu atau beberapa titik.



1.3.      Proyeksi Ortogonal





Gambar 2.6. Proyeksi orthogonal



Proyeksi ortogonal seperti yang ditunjukkan Gambar 3.10 adalah gambar proyeksi yang bidang proyeksinya mempunyai sudut tegak lurus terhadap proyektornya. Proyektor adalah garis-garis yang memproyeksikan benda terhadap bidang proyeksi.
